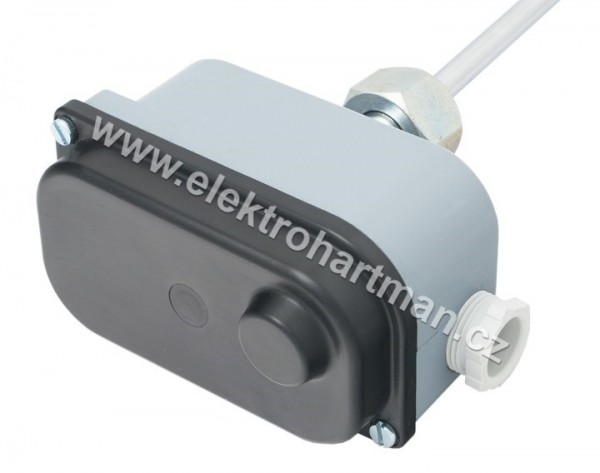

termostat stonkový TH 143 délka 350mm, rozsah 20-140 °C

Detailní popis
termostat stonkový TH 143 délka 350mm, rozsah 20-140 °C

Termostaty řady TH 140 jsou teplotně závislé jednopólo­vé spínače, konstruované pro regulaci teplot v kapal­ném prostředí. Jsou vhodné pro regulaci při teplo­vodním vytápění, u lisovacích forem na gumu a ter­moplasty, dále k regulaci a hlášení teplot vodních nebo olejových lázní apod. Základem termostatů je spolehlivý mechanický systém, který nemá žádnou vlastní spotřebu energie. Termostaty se vyzna­čují vysokou odolností proti mechanickému poškození a nízkými náklady na provoz a údržbu.

Teplotně citlivý element je stonek termostatu, tvořený u TH 140 a TH 143 dilatující mosaznou, u TH 141 a TH 144 antikorozní trubkou. Teplotní dilatace trubky se přenáší invarovou tyčí přes pákový převod na spí­nací mechanismus, který je umístěn v hlavici. Regulační knoflík pro nastavení žádané teplo­ty je rovněž uzavřen v hlavici a lze jej zaaretovat, aby nedošlo (např. vlivem otřesů) k pře­stavení vypínací teploty. Termostat TH 140 ZP 16 je pevně nastaven ve výrobním závodě podle požadavků zákazníka. Pro připevnění termostatu v regulovaném prostředí slouží převlečná matice na stonku termostatu.
Při montáži nesmí být stonek mechanicky namáhán a musí být uložen tak, aby mohl volně dilatovat. Při montáži v kapalném prostředí nutno použít ochran­nou jímku. Termostaty TH 140 a TH 141 jsou určeny pro stejnosměrné zatížení - přepínací kontakty jsou přemostěny zhášecími kondenzátory. Termostaty TH 143 a TH 144 jsou určeny pro střídavé zatížení. Termostaty jsou velmi citlivé a odolné. Pracovní polo­ha termostatů je libovolná.


Technické údaje termostatu TH 143:

Regulační rozsah: +20÷140 °C
Diference spínací teploty: 1÷4 K
Přesnost nastavení: ±10 %
Délka stonku: 350 mm
Délka termostatu: 440 mm
Jmenovité napětí,proud: 250 V, 15 A st
Hmotnost: 0,75 kg
Krytí: IP44
Odolnost vnějším vlivům: hlavice odolná vlivům třídy AB7, AE3, AM1, AN1, BE1
Životnost: 100 000 cyklů
