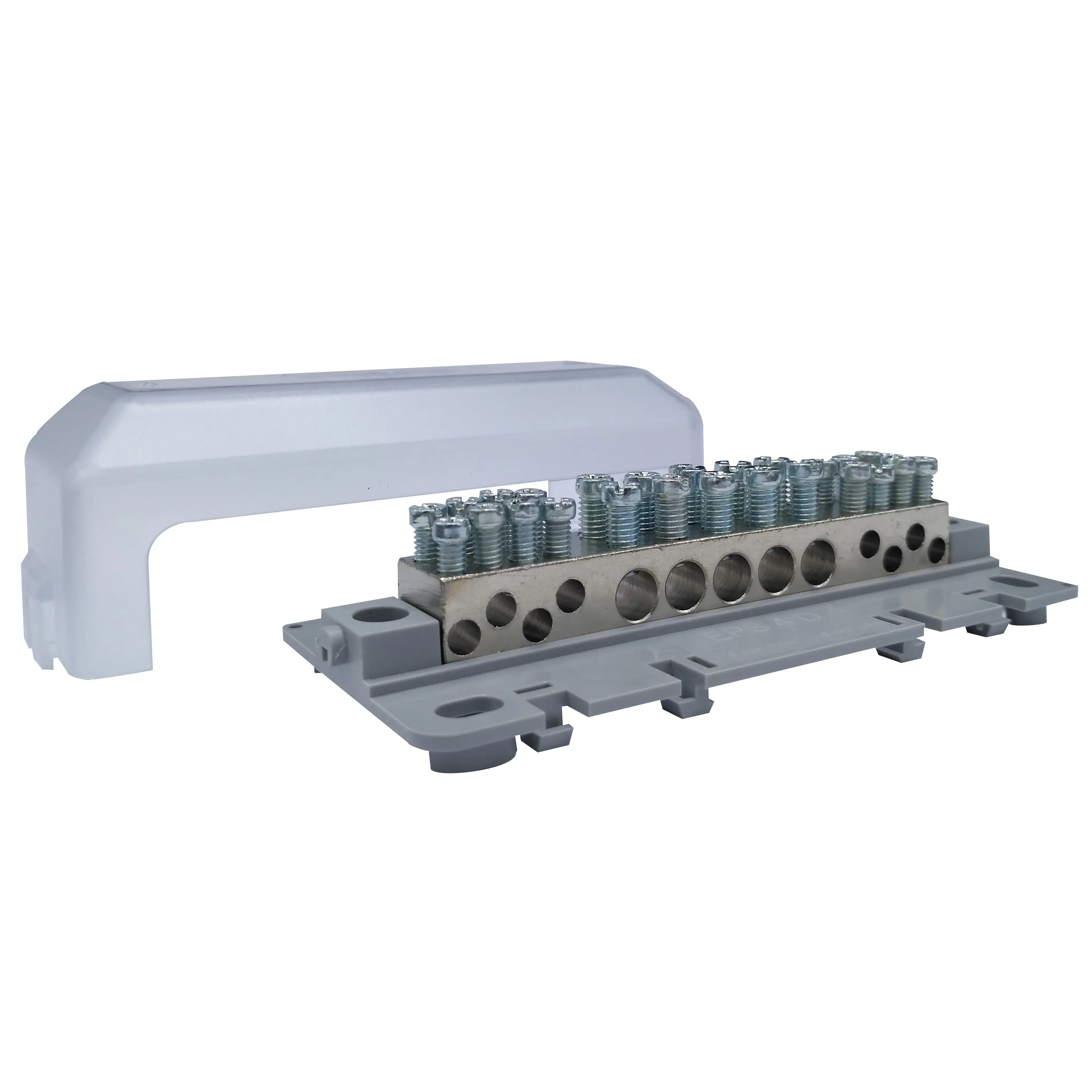

svorkovnice ekvipotencionální EPS 4D s krytem /I228707/

Detailní popis
svorkovnice ekvipotencionální EPS 4D s krytem /I228707/

Ekvipotenciální svorkovnice EPS 4 slouží k hlavnímu pospojování - vyrovnání potenciálu, dle normy ČSN 33 2000-4-41 a jako ekvipotenciální přípojnice dle ČSN EN 62 561-1. Zemnicí vodiče FeZn je před připojením nutné vyrovnat a vytvarovat dle podmínek umístění svorkovnice EPS 4. Vodiče nesmí být „napnuté“ takovým způsobem, aby mohlo dojít k vytržení svorkovnice z TH lišty nebo podložky (například z lišty TH 35 v KT 250 uložené ve zdi objektu). Pro aplikace, kde se nelze pnutí vodičů vyhnout je vhodné EPS 4 k liště TH 35 pomocně zajistit plastovými stahovacími páskami (stahovací pásek se provleče v rohách EPS 4, které jsou primárně určeny pro šrouby při montáži na podložku). Dále je nutné vodiče očistit od povrchové koroze a nečistot, které mohou být na vodičích usazeny při montáži (barva od malování apod.). Svorkovnice je sestavena z nosné podložky, můstku a krytu. Můstek je vyroben z elektrovodné mosazi s povrchovou úpravou. Povrchová úprava můstku - nikl, umožňuje připojení měděných i hliníkových vodičů (pro starší instalace). Obecně jsou můstky opatřeny otvory pro připojení jmenovitých vodičů 6 a 16 mm2. Připojení zemnícího pásku 30 x 4, 20 x 3, případně zemnícího kulodrátu o průměru 10 mm je pomocí dvou šroubů a příložky. Kryt je vyroben z polykarbonátu, je transparentní, čímž je umožněna vizuální kontrola svorkovnice (zapojení, popisů apod.). Spojení krytu a podložky je možno zabezpečit zaplombováním. Nosná podložky (patka) je vyrobena z polyamidu, hořlavost VO v barevném provedení UN 7008 (šedá). Nosná podložka je konstruována tak, aby bylo možné svorku EPS 4 namontovat na lištu TH 35 horizontálně i vertikálně. EPS 4 lze namontovat i na podložku (přímo na zeď) nebo do elektroinstalačních krabic KO 125 E, KT 250 L apod. Šrouby a příložka jsou vyrobeny z oceli ošetřeny povrchovou úpravou.
