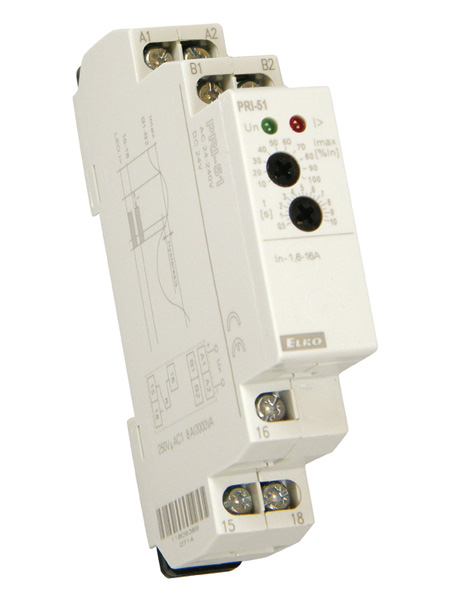

relé proudové PRI-51/2A ELKO rozsah 0,2-2A

Detailní popis
relé proudové PRI-51/2A ELKO rozsah 0,2-2A

Relé s proudovým transformátorem, které snímá velikost proudu procházejícího vodiče, se používá k hlídání topných tyčí ve výhybkách, topných kabelů, indikaci průchodu proudu, hlídání odběru jednofázových motorů. POPIS Ve vhodném zapojení může fungovat jako snižovač paušálu za rezervovaný příkon a umožní vám snížit velikost hlavního jističe (a tím i velikost platby za tento jistič). Konstrukce snižuje tepelné namáhání výrobku oproti konvenčním řešením se zabudovaným bočníkem, zvyšuje proudový rozsah až do 20 A a galvanicky odděluje měřený obvod. Napájení z hlídaného napětí. Ve spojení s dodávanými proudovými transformátory lze základní proudové rozsahy rozšířit až do 600 A, čímž se okruh použití ještě dále zvyšuje. prioritní relé - dva spotřebiče (např. bojler a podlahové topení), které fungují na jedné fázi, ale nikdy neběží současně - nedochází tak k proudovému přetížení a následnému vybavení jističe Napájení je galvanicky odděleno od měřeného proudu. TECHNICKÉ PARAMETRY napájecí napětí AC 24 – 240 V, DC 24 V výstupní kontakt: 1x přepínací 8 A/AC1 (AgNi, 2500 VA) plynulé nastavování budícího proudu potenciometrem, výběr ze 7 rozsahů: PRI-51/0.5A: AC 0.05 – 0.5 A PRI-51/1A: AC 0.1 – 1 A PRI-51/2A: AC 0.2 – 2 A PRI-51/5A: AC 0.5 – 5 A PRI-51/8A: AC 0.8 – 8 A PRI-51/1A: AC 0.1 – 10 A PRI-51/16A: AC 1.6 – 16 A proud protékající hlídaným vodičem nesmí krátkodobě překročit 50 A v provedení 1-MODUL, upevnění na DIN lištu
