ESTA SS100/NKE2P

Detailní popis
ESTA SS100/NKE2P

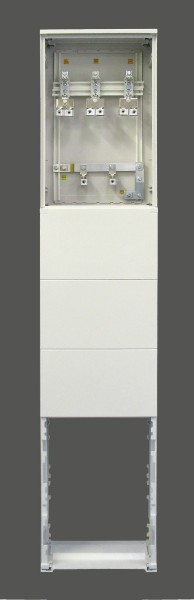

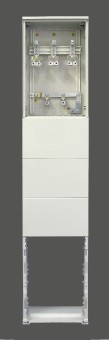

Skříň přípojková SS100/NKE2P ESTA v pilíři /03613/

Skříň SS přípojková, konstrukční provedení K (kompaktní pilíř)

Základní všeobecné parametry:

Jmenovité napětí: 690 V
Jmenovitá frekvence: 50 Hz
Jmenovitý proud: 160 A
Vypínací schopnost: 40 kA
Stupeň krytí: IP 44
Konstrukční provedení: K - v pilíři
Ochrana neživých částí: automatickým odpojením od zdroje
Odolnost proti hoření: HB 40,V0 (kategorie B)
Přívodní vedení: kabelové Cu – Al max. 240 mm2
Uzávěr dveří: závěr č. 2 dle PNE

Přístrojová výzbroj: 1x sada poj. spodků vel.00

Vnější rozměry (š x v x hl): 400mm x 1930mm x 240mm

Použití:
Plastové přípojkové skříně SS slouží k jištění domovních kabelových přípojek v sítích NN, které jsou napájeny smyčkovým způsobem.
Umožňují připojit na přívodu kabely do průřezu 240 mm2, na odvodu kabely do průřezu 50 mm2. Skříň je velmi vhodná pro jištění domovních přívodů.
Dodávají se v provedení do výklenku, na stěnu, pro montáž na stožár a na pilíř.

Technický popis:

Skříně jsou vyrobeny v celoplastovém provedení z termosetu z SMC – prepreg materiálu, který je odolný proti povětrnostním vlivům, vodě
a UV zářením. Materiál nepodléhá korozi, zachovává tvar, je nesnadno hořlavý kategorie B a samozhášivý. Barva materiálu skříní je šedá RAL 7035.
Jiný barevný odstín je možný pouze při odběru většího množství skříní po dohodě s obchodním oddělením.

Přípojnice jsou měděné poniklované, spojovací materiál je pozinkován.
