ESTA ER212/NKP7P

Detailní popis
ESTA ER212/NKP7P

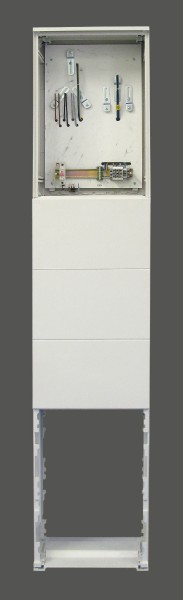

Rozvaděč elektroměrový ER212/NKP7P ESTA v pilíři, určeno pro ČEZ /03019/

Elektroměrová skříň pro přímé měření, konstrukční provedení K (kompaktní pilíř).

- určeno pro osazení jednoho dvousazbového třífázového elektroměru včetně spínacího prvku sazby (HDO)
- přístroje na elektroměrové desce s plombovatelným krytem jističů
- není osazeno hlavním jističem!!!
- určeno pro připojení do distribučních sítí ČEZ

Základní všeobecné parametry:

Jmenovité napětí: 230 / 400 V
Jmenovitá frekvence: 50 Hz
Jmenovitý proud: do 40 A (na zakázku do 80 A)
Vypínací schopnost: 10,40 kA
Stupeň krytí: IP 44 / IP20
Konstrukční provedení: K - v pilíři
Ochrana neživých částí: automatickým odpojením od zdroje
Odolnost proti hoření: HB 40,V0 (kategorie B)
Přívodní vedení: Cu – Al do 16 mm2
Uzávěr dveří: závěr č.7 dle PNE

Přístrojová výzbroj:
- 2x můstek PEN
- řadové svorky

Vnější rozměry (š x v x hl): 400mm x 1930mm x 240mm

Použití:
Plastové skříně elektroměrové jsou určeny pro přímé měření spotřeby elektrické energie.
Jsou určeny převážně pro rodinné domy, provozní energetické jednotky, rekreační chaty, garáže apod.

Technický popis:
Skříně jsou vyrobeny v celoplastovém provedení z termosetu z SMC – prepreg materiálu, který je odolný proti povětrnostním vlivům, vodě a UV zářením.
Materiál nepodléhá korozi, zachovává tvar, je nesnadno hořlavý kategorie B a samozhášivý. Barva materiálu skříní je šedá RAL 7035.
Jiný barevný odstín je možný pouze při odběru většího množství skříní po dohodě s obchodním oddělením. Elektroměrové a přípojkové skříně je možno osadit do sestav ES - vedle sebe nebo EP - pod sebou pevným spojením skříní s označením (S) - specifikace výrobce.
Na požádání je možno vyrobit skříň s atypickou náplní - nutno upřesnit technické parametry.
Přípojnice jsou měděné poniklované, spojovací materiál je pozinkován.
