elektroměr modulový DDS-1Y RESET 80A, 2mod. LCD 1fáz. 1tarif, podružný, s funkcí nulování

Detailní popis
elektroměr modulový DDS-1Y RESET 80A, 2mod. LCD 1fáz. 1tarif, podružný, s funkcí nulování

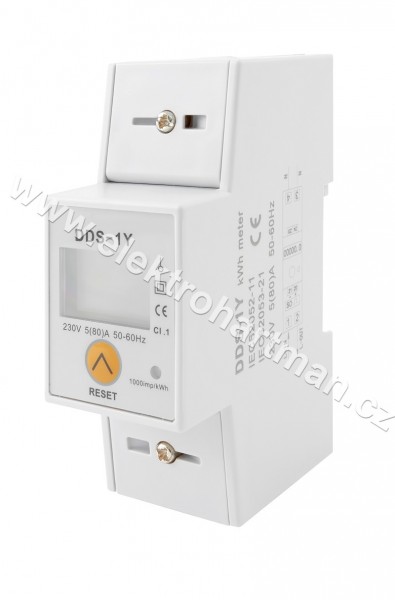

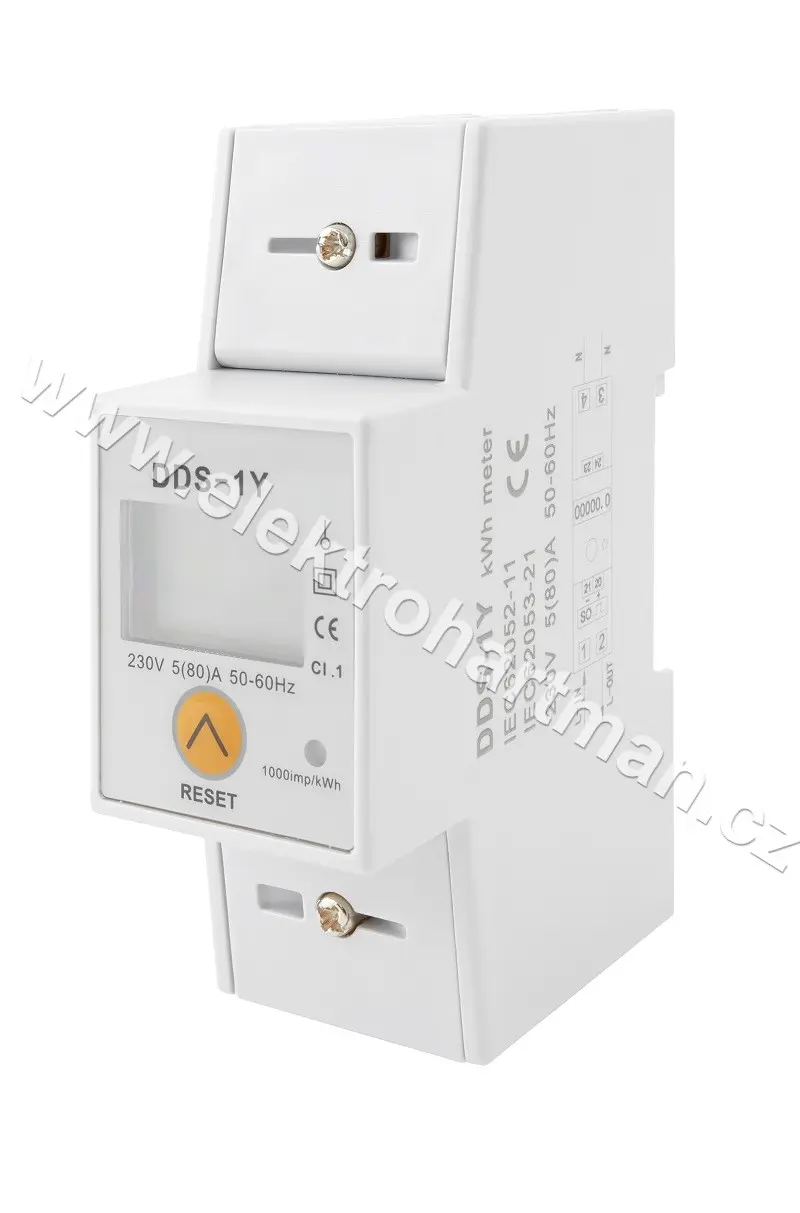

Podružný 1-fázový 1-tarifní digitální elektroměr pro přímé informativní měření DDS-1Y RESET 80A s možností nulování (funkce RESET), 2-modulový, 2-řádkový podsvícený displej

Jednofázový elektroměr s LCD displejem pro střídavé napětí 1x230 V, 50Hz , slouží k měření činné elektrické energie v přímém zapojení do obvodu. Je určen na podružná měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,2 A) až po 80 A (startovací proud je 20 mA), LCD displej zobrazuje hodnoty na číselníku od 00000,1 až 99999,9 [kWh] a to bez přivedeného napájení po dobu až 10ti let (záleží na okolním prostředí), dvouřádkový displej (horní řádek lze vynulovat stisknutím tlačítka RESET, spodní řádek nelze vynulovat). Indikační LED bliká při odběru fáze. Elektroměr má impulzní výstup (1000imp. / 1kWh ==>; 1x bliknutí = 0,001 kWh) na svorkách (20) S0+ a (21) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka jen 18 mm (1 mod.) -> šetří prostor v rozváděči. Šroubové svorky pro pohodlné připojení vodičů až do průřezu 6 mm2, svorky pro nulový vodič "N" jsou vzájemně (galvanicky) propojené a není nutné rozdělovat "N" vodič. Utahovací moment šroubů : svorka č. 1 a 3 = 1,5 - 2,5 Nm, svorka č. 4 a 6 = 1,5 - 2,5 Nm. svorka č. 20 a 21 = 1,0 - 1,2 Nm. Vlastní spotřeba je menší než 1 W.


--- Informace o S0 výstupu --- S0 je rozhraní definované normou DIN 43864 a každý elektroměr by jím měl být vybaven. Stejně tak lze S0 výstup získat z plynoměru, z vodoměru, z měřiče tepla a dalších zařízení. Potřebujete znát množství energie, které elektroměr změřil? Díky S0 rozhraní můžete snadno, přesně a velmi levně získat informace o odběru energie. Napětí ... 12~27 V DC Proud... 27 mA Šířka impulzu ... 90 ms Limitní hodnoty: max. 60 V DC max. 50 mA


Elektroměr je vyšší než standardní modulové přístroje (výška 100 mm) jako je např. jistič (s výškou 80 mm) a proto je nutné s tímto počítat a zvolit vhodnou rozvodnici resp. kryt modulových přístrojů. Např. FAMATEL 3604
